デジタルメジャー　DDM-101シリーズ

  • 測ったデータをタブレットやパソコンへ無線で転送
  • JIS　1級コンベックスを使用
  • 測定モードは、「長さ」「面積」「体積」の3種類
  • 測定は、「端点1」「端点2」「端点3（内径測定）」の3つの方法で測定可能
  • 測定寸法により、「3.5ｍ」「5.5ｍ」「7.5ｍ」の3機種で対応
  • 3時間の充電で8時間の運用が可能

お勧め情報

  • 計測器用Bluetooth通信アダプタ『DKA-101A』及びデジタルメジャー『DDM-101』と一緒に使って頂くと大変便利な
    『計測値拡大表示ツール』を発売致しました。（主な機能は、測定値の拡大表示 ・合否判定・データ受信音・ログ記録）NEW
  • 接続端末がiPhone、iPadの場合は、DDM-102 をご使用下さい。
  • 御客様先でコンベックス部分の交換可能にする交換用コンベックスDOP-Lシリーズ と点検・補正治具（DOP-M01A）を発売致しまし
    　た。
  • 計測器用Bluetooth通信アダプタ『DKA-101』、デジタルメジャー『DDM-101』と連携する音声入力システムを 発売致しました。

    • 動画でご紹介

    下のリンクをクリックすると、それぞれの動画を表示します。
    　　　　　　　　デジタルメジャーの使用方法
    		写真
    こちらから簡易ペアリングマニュアルDDM-101版をダウンロードできます。
    こちらから簡易ペアリングマニュアルDDM-100版をダウンロードできます。

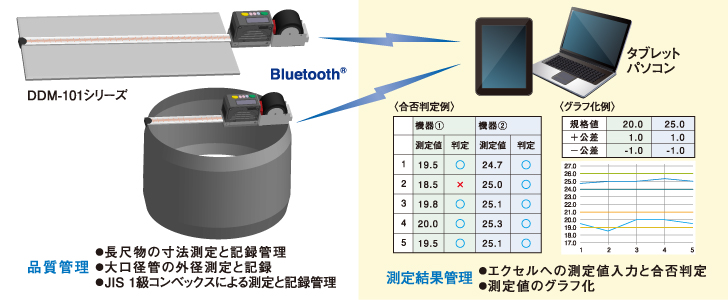

    システムイメージ

    DDM-101 システムイメージ

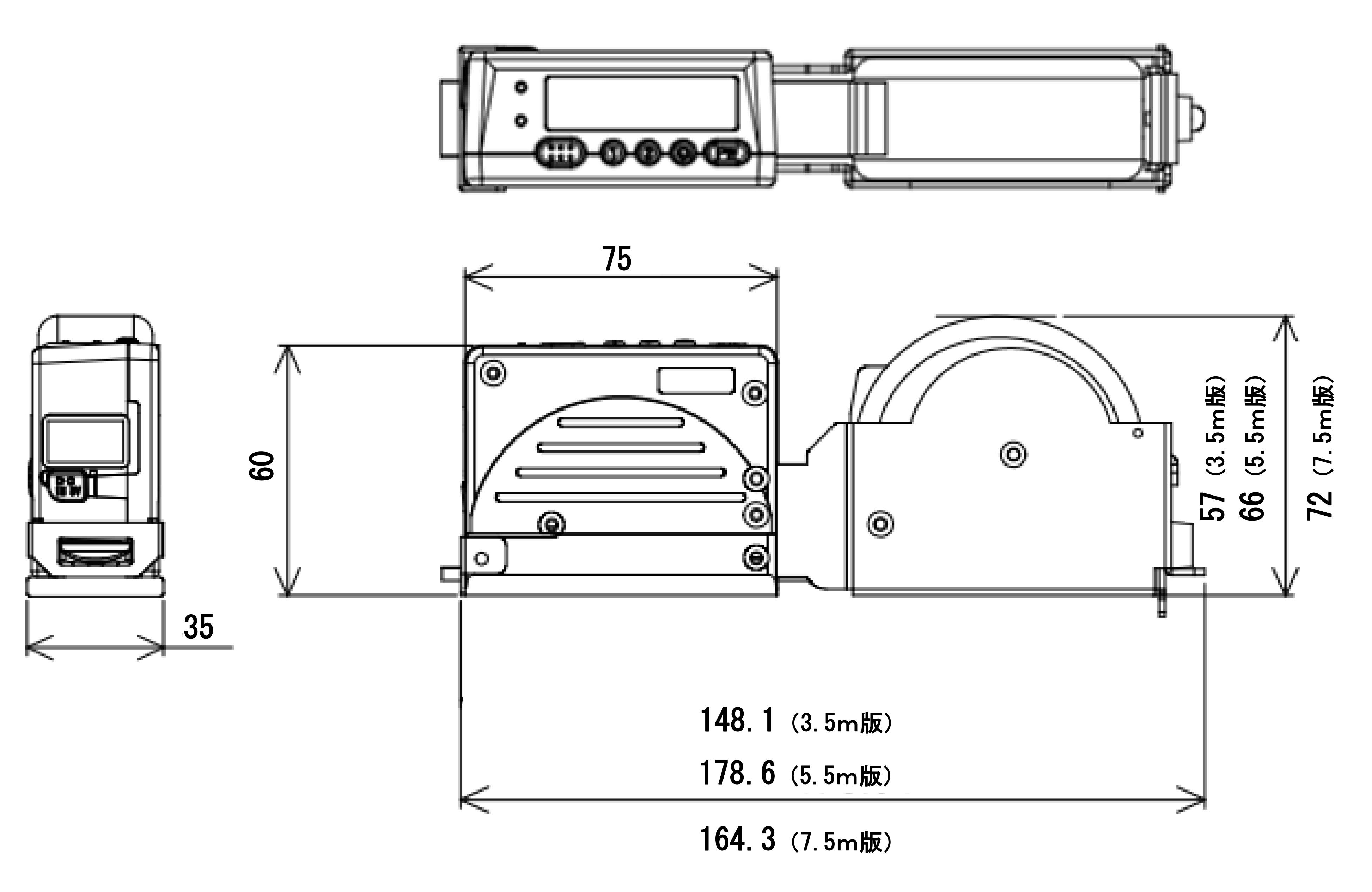

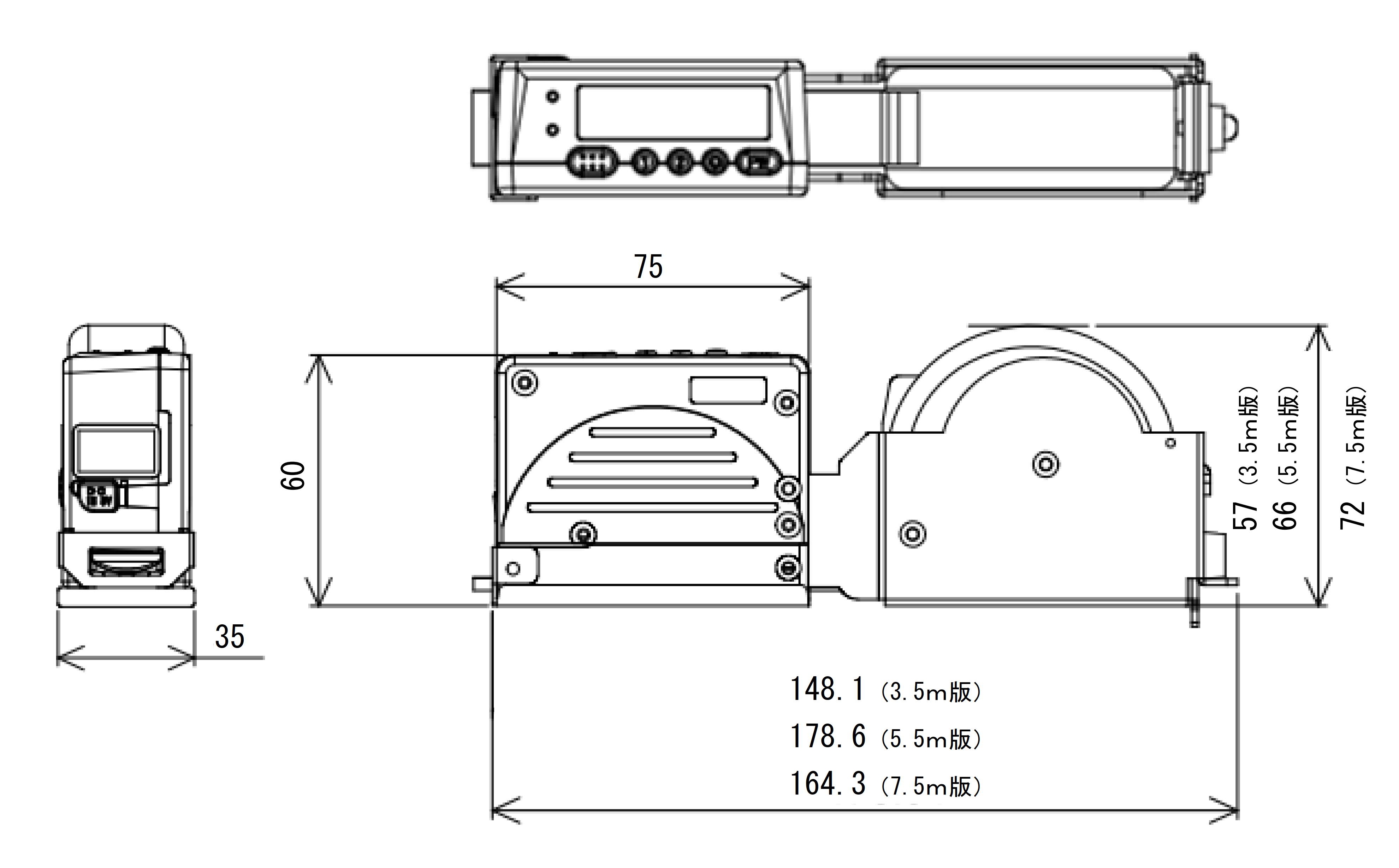

    外形・寸法

    仕様

    製品名 DDM-101L3（3.5m） DDM-101L5（5.5m） DDM-101L7（7.5m）
    CPU 32ビット
    表示 ガイダンス、測定値表示
    インジケータ 状態表示：2色LED（緑／赤）　充電状態表示：2色LED（緑／赤）
    ブザー マグネチックサウンダ
    操作スイッチ TRGボタン（黄色）、 1ボタン（ピンク色）、 2ボタン（ピンク色）、
    Cボタン（青色）、PWボタン（緑色）、側面測定 ボタン（黄色）
    無線インターフェース BluetoothⓇ　V4.0　プロファイル：SPP
    カメラ撮像部 撮像素子：1/4インチCMOSセンサ
    画素数：SXGA　1280（H）×1024（V）
    目盛線読み取り精度 読み取り分解能：0.1ｍｍ、読取精度：±0.5ｍｍ(寸法精度はコンベックステープに依存)
    電源 定格電力／電圧 0.63W　／　DC3.7V
    主電源 リチウムイオンポリマー電池　900ｍAh　　充電は付属専用ACアダプタによる
    連続使用
    時間    		 8時間 〈＊1〉
    自動OFF
    機能    		 あり
    環境
    条件    		 使用環境 温度：0～40℃　湿度：20～90％RH（結露なきこと）
    保存環境 温度：-20～60℃　湿度：10～95％RH（結露なきこと）
    コンベックス 3.5m 5.5m 7.5m
    外形・寸法 148.1（L）X35(W)X60(H)mm
    （突起部除く）    		 179.0（L）X35(W)X66(H)mm
    （突起部除く）    		 164.3（L）X35(W)X72(H)mm
    （突起部除く）
    質量 約330g 約470g 約520g
    付属品 取扱説明書、ACアダプタ
    オプション 交換用コンベックス3.5ｍ（DOP-L03）、交換用コンベックス5.5ｍ（DOP-L05）
    交換用コンベックス7.5ｍ（DOP-L07）、点検・補正治具（DOP-M01A）

    〈＊1〉当社テスト基準：端点測定モード（10秒に2回読み取り、読み取り毎にBluetooth送信、20℃）による。
    〈＊〉コンベックス装着状態にて、当社テスト基準による。
    〈＊〉BluetoothⓇは、Bluetooth SIG,Inc.の登録商標です。
    〈＊〉日本国内での無線規格認定を取得しています。現状日本国内でのみお使い頂けます。海外では御使用できません。
    〈＊〉製品改良のため、仕様および外観の一部を予告なく変更することがあります。
    DDM-101改版情報
