Pi!を使用した計測作業の効率化(3)

第3章  - 計測機器のご紹介 –



前回まではこちらをご覧下さい。
第1章:「Pi!を使用した計測作業の効率化(1) 第1章  - 入力作業の自動化 –
第2章:「Pi!を使用した計測作業の効率化(2) 第2章  - Pi!(DKA-101/102)の紹介 –



第3章では、弊社機器の計測器Bluetoothアダプタ Pi!(DKA-101とDKA-102)に

接続実績のある計測機器をご紹介していきます。

dka101-system



<デジマチック機器>

ノギス

ノギス絵

寸法を正確に測定する計測器です。

(株)ミツトヨ製ノギス
CD-10AX/S10C/15CX/N50C等(ケーブルDOP-021K使用)

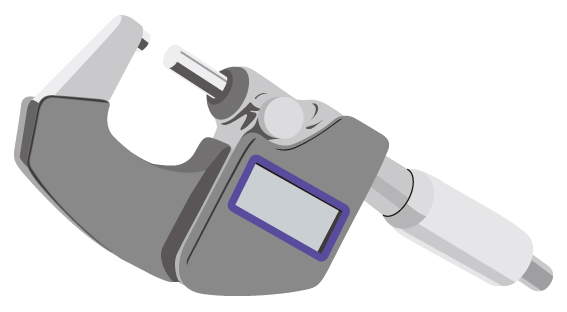

マイクロメータ

マイクロメータ絵

小物の寸法を正確に測定する計測器です。

(株)ミツトヨ製マイクロメータ
MDC-25MJ/25MX/20MJ,BMS-25MJ等(ケーブルDOP-022K使用)



デブスゲージ
溝の深さを測定できます。
(株)ミツトヨ製デプスゲージ
DMC100-150等(ケーブルDOP-022K使用)



<その他、はかりなど>

ハカリ、電子天びん
重さや質量を測定する器具です。

はかり

(株)イシダ製 ハカリ
ITX-30,IWX-30・S,CB-Ⅲ1500,QB-Ⅱ等(ケーブルDOP-02DK使用)



(株)エー・アンド・デイ製 ハカリ
GP-12K,GX-8K,GF-8K等(ケーブルDOP-02IK使用)



新光電子(株)製 電子天秤
CJ-6200,HTRシリーズ等(ケーブルDOP-025K使用)



超音波厚さ計
超音波を利用して対象物の厚みを測定する計測機器です。

オリンパス(株)製 超音波厚さ計
Model 37DL PLUS, Model 38DL PLUS等(ケーブルDOP-02DK使用)





などなど、他にも多数の接続確認済みの計測器がありますので、こちらをご確認下さい。

DKA-101/102 接続確認済み計測器一覧(PDF)



こちらのリスト以外にも、各計測器のインターフェイスに合わせた接続ケーブルを弊社にて作成しております。



Pi!と接続するための計測機器側の条件(RS-232C)はこちらになります。



・RS-232C端子のうち、送信・受信・GNDの3線を使用します。
なお、計測器側がデータ送信のみを行う仕様の場合は、送信・GNDの2線でも通信可能です。
一部、RS-232Cの制御線を必要とする機器の場合、カスタムで対応可能な場合がありますのでお問い合わせください。

・RS-232Cから電源を取るタイプの機器は使用できません。



上記条件を満たすようなRS-232C出力の計測器は基本的に接続可能ですので、ぜひ弊社営業部までお問い合わせ下さい。



Pi!の製品ページはこちらになります。

計測器BluetoothアダプタPi! DKA-101

計測器BluetoothアダプタPi! DKA-102





次回はPi!を使用した連携アプリの紹介の記事となります。
